Zone Trigger(존 트리거)
디지털 저장 오실로스코프(DSO)에서 신호 분석 및 신호 포착에 관련된 기술은 매번 한 단계 더 발전하고 있습니다. 최근에 주목받는 기능 중 하나가 존 트리거(Zone Trigger)입니다. 존 트리거는 기존에 오실로스코프에서 제공되던 트리거 방식을 한층 더 진보시켜, 복잡한 트리거 조건 또는 원하는 신호의 트리거 조건을 화면에서 시각적으로 설정할 수 있는 기술입니다.
존 트리거를 활용하면, 특정 파형 상태를 기준으로 포착할 신호의 조건을 보다 정밀하고 편리하게 정의할 수 있습니다. 텔레다인르크로이의 존 트리거는 기존의 기본 트리거 모드에 부가 트리거 방식으로 메뉴가 추가되어 트리거 조건 세트를 추가하는 형태로, 더욱 다양한 파형 포착이 가능합니다. 예를 들어, 에지, 펄스 폭, 스마트 또는 멀티스테이지 기본 트리거와 함께 사용되어, 지정한 조건에 부합하는 신호만을 정확하게 포착할 수 있습니다.
복잡하거나 다양한 트리거 조건을 시각적으로 정의

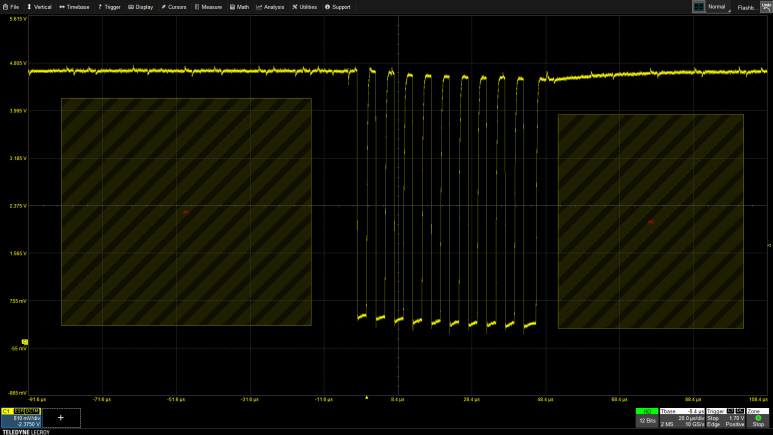

존 트리거의 가장 큰 장점은 "시각적 정의"입니다. 오실로스코프 사용자가 화면상의 그리드에 모양을 그려, 특정 파형이 해당 영역에 "In" 혹은 "Out" 상태로 있는지 여부를 기반으로 트리거 조건을 검증할 수 있도록 해줍니다. 예를 들어, 신호가 정의된 영역을 통과하면 'In'으로 간주되며, 그렇지 않으면 'Out'으로 처리됩니다. 이러한 방식은 마스크 테스트와 유사하지만, 신호 분석에 있어 더욱 직관적이고 다양한 조건을 설정할 수 있습니다.
또한, 사용자는 단순히 모양을 그리는 것만으로 "부울 논리를 적용"하여 다중 조건 트리거를 쉽게 정의할 수 있습니다. 한 줄로 AND, OR등의 논리 식을 작성하듯이 화면에 여러 개의 모양을 배열하고, 각 모양에 대한 조건을 부울 논리식을 사용해 결합하는 방식으로 매우 세밀한 조건을 구현할 수 있습니다. 이는 복잡한 파형 분석에서도 정확도를 높이며, 일정하지 않은 신호를 포착하는 데 유리합니다.
다양한 신호와의 호환성

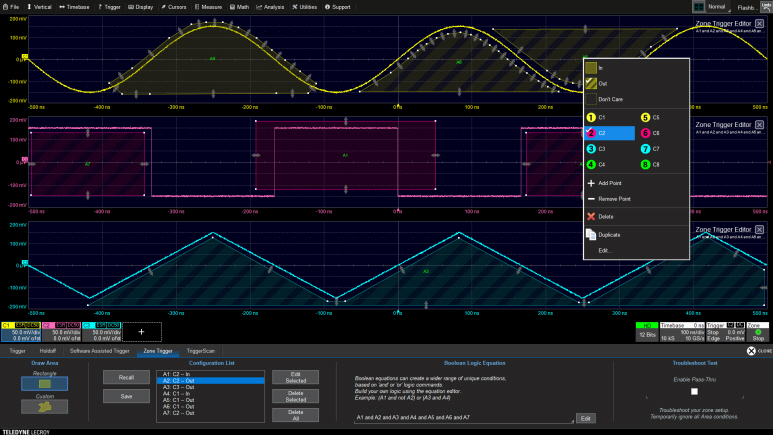

존 트리거는 기본 트리거 신호뿐만 아니라 "모든 아날로그 입력 신호"와 동시에 사용할 수 있습니다. 존 트리거는 여러 입력 신호에 대해 서로 다른 영역 상태를 부여하고, 이를 조합하여 다양한 상황에 맞는 트리거 조건을 설정할 수 있게 합니다. 예를 들어, 하나의 입력 신호가 영역 A에 있을 때 다른 입력 신호는 영역 B에 있어야 하는 등의 여러 조건을 설정할 수 있습니다. 이러한 다중 트리거 기능은 특히 복잡한 디지털 신호 분석에서 그 진가를 발휘합니다.
사용 편의성

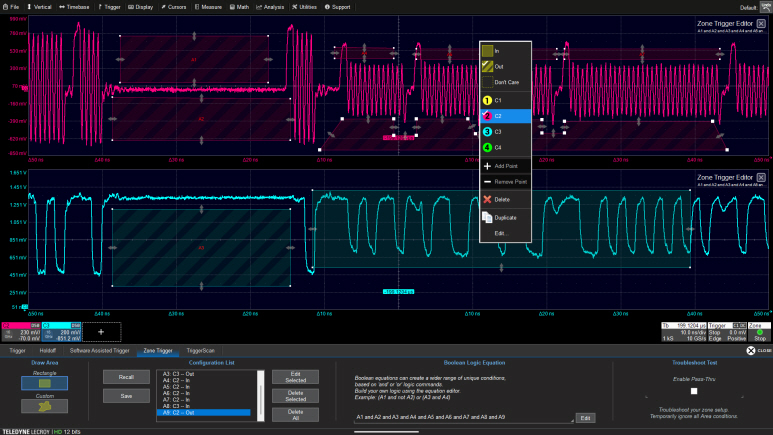

사용자 인터페이스도 직관적입니다. 트리거 대화 상자에서 존 트리거를 선택하면, 간단한 "드래그 앤 드롭"으로 영역을 그릴 수 있습니다. 영역은 "A1", "A2" 등의 번호로 식별되며, 녹색은 조건이 충족되었음을, 빨간색은 조건이 충족되지 않았음을 나타냅니다. 이를 통해 실시간으로 트리거 조건 만족 여부를 시각적으로 확인할 수 있어, 복잡한 설정 과정 없이 빠르게 분석을 진행할 수 있습니다.
결론적으로, 존 트리거는 DSO 사용자에게 더욱 "정교한 신호 분석"과 "복합적인 조건 설정"을 제공하며, 복잡한 신호 환경에서도 신뢰성 높은 데이터를 얻을 수 있도록 도와줍니다. 이 혁신적인 트리거 방식은 디지털 신호 분석의 한계를 뛰어넘는 도구로 자리 잡을 것이며, 향후 더욱 다양한 응용 분야에서 활발히 활용될 것으로 보고 있습니다.
1. Zone Trigger를 지원하는 오실로스코프 모델
HDO4000A, HDO6000B, WaveRunner/MDA8000HD, WavePro HD, WaveMaster/SDA 8000DH
2. 스코프에서 기본적으로 zone Trigger를 지원하는 모델 (2 zone 지원)
T3DSO3000
3. 동영상으로 기능확인하기(총 길이 2분 20초, 한글 자막 지원)
